出品单位：重庆智渍洁环保科技有限公司

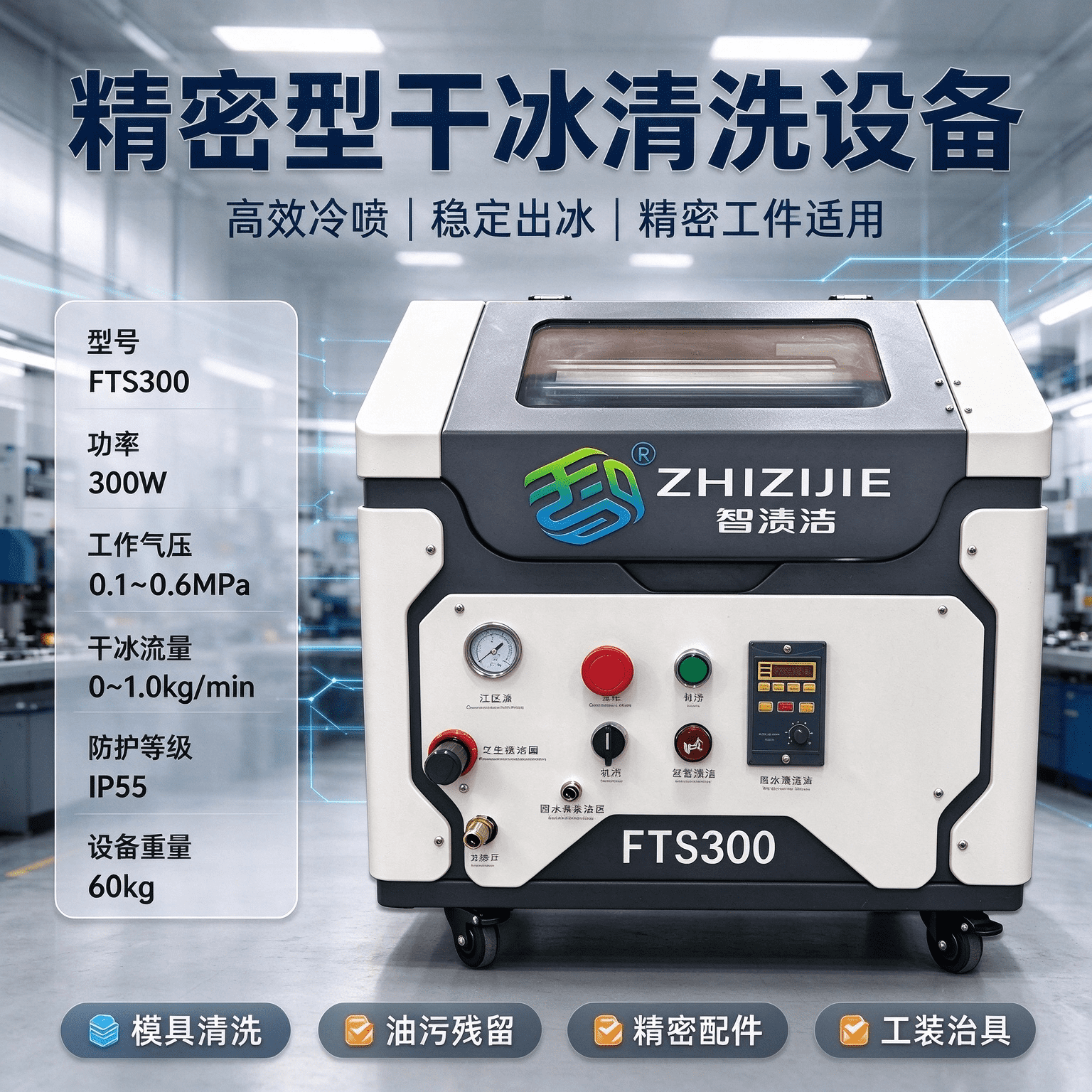

一、产品规格参数

表格

二、设备介绍

重庆智渍洁环保科技有限公司，是专注于干冰清洗技术研发、设备设计、制造及销售一体化的现代化科技企业。作为国内工业精密清洗领域具备实力的设备制造商，公司严控设备品质，保障每台设备达到高标准品质要求。我们始终站在客户角度，提升生产良品率、降低劳力成本；坚持以质量为本，持续为客户提供配套技术服务与高品质清洗设备，致力于与客户建立长期稳定合作。

干冰清洗又称 “冷喷工艺”，以压缩空气作为动力载体，加速干冰颗粒，通过专用喷射管路喷射至工件表面。高速干冰颗粒撞击工件，依靠动量变化、干冰升华吸热等能量转换，使表面油污、杂质、积垢快速冷冻脆化、剥离，并随气流带走。清洗过程不会损伤工件基材，尤其不会划伤金属表面，不破坏金属原有光洁度，适合精密工件清洗作业。

三、使用说明

在首次操作本机器前，请完整阅读本操作手册，并在专业技术人员现场指导下开展作业。

（一）安全预防（重要）

1. 严禁皮肤直接接触干冰，取放干冰必须穿戴全套防护用品，防止冻伤。
2. 作业时，枪嘴禁止对准无关人员、非清洗工件，防止干冰颗粒伤人。
3. 操作全程必须佩戴耳罩、防冻手套、安全护目镜。
4. 设备作业环境必须保持通风良好。
5. 设备出现损坏禁止继续使用，严禁私自拆解、改造设备。
6. 拆卸喷冰管前，务必关闭面板电源开关、断开控制线；拆卸空气管前，关闭主气源，排空管路内残余气压。
7. 设备需平稳放置在平整地面，预留充足操作空间。
8. 设备壳体必须可靠接地，避免触电风险。
9. 禁止在易燃易爆气体、腐蚀性、潮湿积水环境或易燃物料附近使用本设备。
10. 设备安装、接线、运行、点检、故障排查作业，必须由专业技术人员执行。
11. 通电状态下，禁止移动、安装、接线、检修设备，操作前务必切断电源。
12. 严格遵守额定输入电压范围，避免触电、设备损坏。
13. 禁止强行拉扯、弯折、挤压电缆，防止火灾、触电事故。
14. 严禁私自拆卸、更改、替换电气、气路组件，否则会造成设备损毁，引发触电、人身伤害。
15. 设备运行时，不得拆卸、更换气路、电路零部件，防止受伤与设备损坏。
16. 电源线拆装工作，必须由持证专业电工完成。
17. 设备运行时，禁止将手指、异物伸入气缸运动部位、旋转零件位置。

（二）操作注意事项

1. 开机前通读全部安全条款，严格遵照执行。
2. 全程佩戴个人防护装备：护目镜防飞溅、耳罩防护听力、防冻手套隔绝低温。
3. 保持冰仓内部洁净，禁止金属硬质异物掉入冰槽。
4. 下班或长时间停机，必须将设备内剩余干冰取出，不可长期存放于机内；空压机气源必须洁净，铁锈、油污会加速易损件损耗，空压机需定期排水，干燥机保持常开。
5. 气管、出冰管避开尖锐、高温物体，防止管路破损。
6. 每次作业完毕，顺势盘好出冰管与气管，管路接头不要过度拉紧，妥善放置，避免管路反复弯折产生裂纹、断裂。
7. 添加的干冰块不得含有硬质杂质。
8. 干冰按需分次添加，避免浪费，同时防止未用完干冰在设备内部冻结，影响设备运行。

四、安装调试

1. 接好气源与电源，检查气压表、电源状态是否正常。
2. 完成整机管路接线组装，清理工作台杂物灰尘，做好试机准备。
3. 检查全部零部件紧固情况，清理机身、作业区域杂物。
4. 喷射前，摆放好喷射管路，喷嘴垂直对准工件表面可实现最高清洗效率；推荐喷射距离 25mm~50mm。
5. 试机流程：将出冰量调至 0，先单独吹气试运行；由小到大调节气压，确认无异常后，再投放干冰试机。
6. 开机、中断重启、补加干冰前，清理冰仓内堆积碎冰与冷凝水。
7. 试机正常后，做好调试记录并签字确认，完成设备安装验收。
8. 试机阶段，请客户安排技术人员同步参与，熟悉设备性能，便于后期维护。

五、开机作业步骤

1. 确认设备接入带地线的 AC220V 电源，查看漏电保护插头指示灯；指示灯不亮，请按下漏电保护白色复位按钮。
2. 将气管接入设备进气口，检查管路无漏气。
3. 确认急停开关处于松开复位状态。
4. 检查出冰管、脚踏开关 / 手持喷枪信号线连接完好。
5. 确认冰仓内无异物，仓体清洁。
6. 按下启动开关，设备绿色运行指示灯点亮。
7. 将块状干冰放入冰仓，关闭冰仓门。
8. 调节气压阀，向右旋转增大气压，调整至作业所需压力区间。
9. 调节出冰量旋钮至合适数值，建议设置 12 以上。
10. 踩踏脚踏开关或按下手柄按钮，设备正常出冰，即可开展清洗作业；干冰耗尽时，无冰报警红灯亮起。
11. 作业中断：打开仓门取出剩余尾料，清理仓内碎冰，放入新干冰，关闭仓门，触发脚踏 / 手柄开关，出冰均匀即可继续作业。

六、故障排查

1. 按下开关，指示灯不亮，设备无法启动
   • 检查供电是否正常、急停按钮是否按下锁死；
   • 检查仓门是否关好，报警红灯是否亮起；
   • 检查开关信号线是否脱落；
   • 以上排查无效，请联系智渍洁售后客服。
2. 不出冰、不出气或出气量很小
   • 检查枪管堵冰：用气枪对准枪嘴吹扫，融化冰堵；或拆下枪管倒出冰渣，装回枪管，出冰量调 0，踩脚踏开关，吹净管路水气冰渣；
   • 拆下出冰管，检查管路内部堵冰情况。
3. 出气，但不出冰
   • 检查冰仓、刀盘清洁状态；
   • 检查干冰送料推料机构是否正常送冰。
4. 脚踏开关 / 手动按钮无反应
   • 检查控制线是否拉扯断裂；
   • 按需更换脚踏开关、喷枪组件。

七、保养维护

1. 每次作业结束，擦拭设备表面冷凝水与硬质污物，防止杂质进入料斗。
2. 作业前后检查风管、喷冰管铺设状态，避免管路过度扭曲，延长管路寿命。
3. 定期擦拭控制面板灰尘污垢。
4. 定期检查气管、出冰管接头，管路破损及时联系厂家更换。
5. 定期检查脚轮，转动卡顿可添加润滑油。
6. 定期检查整机螺丝，发现松动及时紧固。
7. 设备固定位置存放，减少作业中碰撞、摩擦损伤。
8. 定期检查侧面齿轮、链条运转顺滑度，按需加注润滑油。

八、维修服务

1. 整机保修一年（易损件不在保修范围）。
2. 保修期自客户收货当日起计算。
3. 以下情形不属于保修范围：
   • 用户使用、保管、维护不当造成损坏；
   • 非我司授权维修人员私自拆装维修造成损坏；
   • 地震、水灾等不可抗力造成设备损坏。
4. 超出保修范围的设备，重庆智渍洁环保科技有限公司依旧提供维修技术支持与配件服务。

九、出厂配件清单

主机配套发货配件：

1. 低温出冰管 (3 米)
2. 进气管 (4 米)
3. 脚踏开关
4. 扁枪头
5. 圆枪头
