冷凝器胶球自动清洗装置

一、产品介绍

    在工业生产的众多领域，如火力发电、石油化工、钢铁冶金、中央空调等，冷凝器作为关键的换热设备，起着至关重要的作用。然而，冷凝器在运行过程中，冷却介质（如水或其他冷媒）中的杂质、微生物、水垢等物质极易在换热管内壁附着和沉积，形成污垢层。这不仅会大幅降低冷凝器的换热效率，导致能源消耗增加、生产成本上升，还可能引发设备的腐蚀和故障，影响生产的连续性和稳定性。冷凝器胶球自动清洗装置作为一种专门针对冷凝器结垢问题的创新性解决方案，运用先进的胶球循环技术和自动化控制系统，能够在冷凝器正常运行的同时，定时、自动地将特制的胶球注入换热管内，通过胶球与换热管内壁的摩擦和挤压，有效清除管壁上的污垢，使冷凝器始终保持良好的换热性能，显著提高能源利用效率，降低设备维护成本，延长设备使用寿命，为工业生产的高效稳定运行提供坚实保障。

二、适用范围

火力发电行业

    1、在火力发电厂，冷凝器是汽轮机循环冷却系统的核心部件。大量的循环水在冷凝器中与汽轮机排出的乏汽进行热交换，使乏汽冷凝成水，回收再利用。然而，由于循环水通常取自江河湖海或冷却塔循环水，其中含有泥沙、藻类、微生物、溶解盐类等杂质，这些杂质在换热管内壁不断沉积，形成坚硬的污垢层。冷凝器胶球自动清洗装置可确保换热管的清洁，维持较高的换热系数，降低汽轮机的背压，提高发电效率。例如，一台 300MW 的火力发电机组，使用胶球自动清洗装置后，冷凝器的换热效率可提高 10% - 15%，每年可节约标准煤数千吨，同时减少因冷凝器结垢导致的停机清洗次数，增加发电时间，显著提升电厂的经济效益和运行可靠性。

    2、对于采用海水冷却的滨海火力发电厂，海水中的盐分和腐蚀性物质对冷凝器的威胁更大。胶球自动清洗装置不仅能清除污垢，还能通过定期的清洗动作，破坏海生物在换热管内附着和生长的环境，有效防止海生物污垢（如藤壶、贻贝等）的形成，减少海水对换热管的腐蚀，延长冷凝器的使用寿命，保障电厂的安全稳定运行，降低设备维修和更换成本。

石油化工行业

    1、石油化工生产过程中，许多工艺需要大量的热量交换，冷凝器广泛应用于各种反应、蒸馏、冷凝等装置中。化工介质往往具有腐蚀性、高温、高压等特点，且在换热过程中容易产生结焦、聚合物沉淀等污垢。冷凝器胶球自动清洗装置能够适应这些复杂的工况，及时清除换热管内的污垢，保证热量传递的高效性，确保化工生产的连续性和稳定性。例如，在乙烯生产装置中，裂解气的冷凝过程对冷凝器的换热性能要求极高，胶球自动清洗装置可有效防止裂解气中的聚合物在换热管内结垢，维持装置的稳定运行，提高乙烯的产量和质量，降低生产过程中的能源消耗和物料损失，提升企业的市场竞争力。

    2、在炼油厂的常减压蒸馏装置中，原油经加热后在冷凝器中冷却，过程中会产生沥青质、蜡质等污垢。胶球自动清洗装置可定时对冷凝器进行清洗，避免污垢积累导致的换热效率下降，减少冷却介质的用量，降低生产成本，同时减少因冷凝器清洗而造成的装置停车时间，提高炼油厂的生产效率和经济效益。

钢铁冶金行业

    1、在钢铁生产的高炉炼铁、炼钢、轧钢等环节，大量的冷却水用于设备和工艺过程的冷却，冷凝器是冷却系统的关键设备。水中的悬浮物、矿物质等杂质在换热管内形成水垢，降低冷却效果，影响钢铁生产的质量和效率。冷凝器胶球自动清洗装置可确保冷凝器的高效运行，保证炼铁高炉的炉体冷却均匀，防止因局部过热而引发的安全事故；在炼钢过程中，维持良好的冷凝效果，有助于提高钢水的质量和产量；在轧钢工艺中，保证轧辊等设备的冷却效率，提高轧钢精度和生产效率，降低生产成本，提升钢铁企业的综合竞争力。

    2、例如，在某大型钢铁企业的高炉冷却系统中，采用胶球自动清洗装置后，冷凝器的换热效率提高了 8% - 12%，高炉的冷却效果得到显著改善，炉衬寿命延长，同时减少了因冷却问题导致的高炉休风次数，每年可为企业增加产值数百万元，而且降低了设备维护和检修成本，提高了企业的经济效益和生产安全性。

中央空调系统

    中央空调在商业建筑、写字楼、酒店、医院等场所广泛应用，其冷凝器是制冷循环的重要组成部分。随着空调系统的运行，冷却水中的杂质、微生物、藻类等会在冷凝器换热管内滋生和沉积，导致换热效率降低，能耗增加，制冷效果变差，甚至可能引发细菌滋生和传播，影响室内空气质量。冷凝器胶球自动清洗装置能够定期对中央空调冷凝器进行清洗，保持换热管的清洁，提高制冷效率，降低能耗，同时有助于维护室内空气环境的健康和舒适。例如，在一个大型商业综合体的中央空调系统中，使用胶球自动清洗装置后，空调系统的能耗降低了 10% - 15%，室内温度控制更加稳定，为商家和顾客提供了舒适的购物和办公环境，同时减少了空调设备的维护成本和运行费用，提升了物业管理的水平和效益。

三、工作原理

01 胶球循环系统

    1、冷凝器胶球自动清洗装置主要由胶球泵、装球室、收球网、发球机等部件组成。特制的胶球被放置在装球室内，胶球泵将水从冷凝器的出口侧抽出，经过装球室时，水流带动胶球通过发球机进入冷凝器的换热管入口。胶球在水流的推动下，在换热管内高速滚动和摩擦，将管壁上的污垢剥离并携带出来。当胶球随水流到达冷凝器出口时，被收球网拦截收集，然后通过胶球泵再次送回装球室，进入下一个循环清洗过程。例如，在一个典型的胶球自动清洗装置中，胶球泵的流量和压力根据冷凝器的规格和换热管数量进行合理设计，确保胶球能够以适当的速度和力量在换热管内运行，有效清除污垢，同时不会对换热管造成损坏。

    2、胶球的选择至关重要，通常采用具有一定弹性、耐磨、耐腐蚀且与换热管内壁贴合良好的橡胶或硅胶材质制成。胶球的直径略大于换热管的内径，一般为换热管内径的 1.0 - 1.2 倍，这样可以保证胶球在管内能够充分接触管壁，达到良好的清洗效果。同时，根据不同的污垢类型和换热管材质，还可以选择不同硬度、表面粗糙度和化学性质的胶球，以适应各种工况的清洗需求。

02 自动化控制系统

    1、该装置配备了先进的自动化控制系统，能够根据冷凝器的运行参数和实际工况，精确控制胶球的清洗周期、清洗时间、胶球数量等参数，实现智能化、无人值守的运行。控制系统通过安装在冷凝器进出口管道上的温度传感器、压力传感器等监测设备，实时采集冷凝器的换热效率、水流阻力等数据。当监测到换热效率下降或水流阻力增大到一定程度时，控制系统自动启动胶球清洗程序；当清洗达到预定的效果后，控制系统自动停止清洗，进入待机状态，等待下一次清洗指令。例如，在火力发电行业，控制系统可以根据汽轮机的负荷、循环水的水质和温度等参数，动态调整胶球的清洗频率，确保冷凝器在任何工况下都能保持良好的换热性能，同时避免过度清洗造成的能源浪费和设备磨损。

    2、自动化控制系统还具备故障诊断和报警功能，能够实时监测装置各部件的运行状态，如胶球泵的工作电流、转速，收球网的压差等。一旦发现异常情况，如胶球泵故障、收球网堵塞、胶球泄漏等，控制系统立即发出声光报警信号，并显示故障信息，提示操作人员进行及时处理，确保装置的安全可靠运行，最大限度地减少因设备故障而导致的生产中断和损失。

四、性能特点

01高效的清洗效果

    显著提升换热效率：冷凝器胶球自动清洗装置能够持续有效地清除换热管内壁的污垢，保持换热管的清洁度，使冷凝器的换热系数始终维持在较高水平。经实际应用验证，在长期运行过程中，使用该装置的冷凝器换热效率可保持在新设备的 90% 以上，相比未安装清洗装置的冷凝器，换热效率提高 20% - 30% 甚至更高，大大提高了能源利用效率，降低了生产过程中的能源消耗和成本。

    彻底清除各类污垢：无论是水垢、泥沙、铁锈、微生物黏膜还是其他粘性污垢，胶球清洗装置都能发挥出色的清洗作用。胶球在换热管内的高速滚动和挤压，能够深入到管内壁的细微缝隙和凹凸处，将污垢彻底剥离并带出管外，有效防止污垢的积累和硬化，确保冷凝器的长期稳定运行，减少因污垢导致的设备故障和维修成本。

02自动化程度高

    智能运行与精准控制：凭借先进的自动化控制系统，冷凝器胶球自动清洗装置能够实现智能化运行，无需人工频繁干预。根据预设的程序和实时监测的数据，装置能够自动判断冷凝器的清洗需求，并精确控制胶球的清洗过程，包括胶球的投放数量、清洗时间、循环次数等参数，确保清洗效果的一致性和稳定性。例如，在中央空调系统中，装置可以根据季节变化、空调负荷的不同，自动调整胶球的清洗频率，在保证制冷效果的同时，实现节能降耗的目标。

    远程监控与操作（可选）：部分高端的冷凝器胶球自动清洗装置还支持远程监控和操作功能。通过互联网技术，操作人员可以使用手机应用或电脑软件远程查看装置的运行状态、清洗记录、设备参数等信息，并可远程启动或停止清洗程序、调整运行参数等。这种远程监控功能在大型工业企业和分布式能源系统中尤为实用，便于管理人员对多个设备进行集中管理和监控，及时发现和处理异常情况，提高设备的运行可靠性和管理效率，降低人力成本和运维难度。

03操作简便与维护方便

    简易的操作流程：装置的操作非常简便，操作人员只需在初始安装时根据冷凝器的规格和工况设置好运行参数，日常运行过程中几乎无需人工操作。装置的控制面板设计简洁直观，具备一键启动、停止、复位等基本功能，即使是非专业技术人员也能轻松上手操作。同时，装置还配备了详细的操作手册和故障排除指南，方便操作人员在遇到问题时快速解决，确保设备的正常运行。

    便捷的维护工作：冷凝器胶球自动清洗装置的维护工作相对简单，主要包括定期检查胶球的磨损情况、补充或更换胶球、清洗收球网和装球室、检查胶球泵和阀门的运行状况等。这些维护操作可以在设备不停机的情况下进行，且所需的工具和技术较为常见，一般维护人员经过简单培训即可完成。此外，装置的结构设计紧凑合理，各部件易于拆卸和安装，大大缩短了维护时间和成本，提高了设备的可用性和生产效率。

04良好的兼容性与适应性

    广泛的冷凝器适配性：该清洗装置能够适应不同类型、规格和材质的冷凝器，无论是管壳式冷凝器、板式冷凝器，还是其他特殊结构的冷凝器，都能通过合理的选型和安装，实现高效的清洗效果。同时，装置可以根据冷凝器换热管的材质（如铜管、不锈钢管、钛管等）和管径大小，选择合适的胶球材质和尺寸，确保胶球与换热管的良好匹配，避免对换热管造成损伤，保证冷凝器的安全运行。

    多种工况适应性：无论是高温、高压、高腐蚀性的工业生产环境，还是常温、常压的民用空调系统，冷凝器胶球自动清洗装置都能稳定可靠地运行。它能够适应不同的水质条件（如淡水、海水、工业循环水等）、温度范围和压力等级，通过优化设计和选材，确保装置在各种恶劣工况下都能正常工作，有效解决冷凝器的结垢问题，为不同行业的用户提供可靠的换热设备维护解决方案。

05节能环保特性

    降低能源消耗：由于冷凝器胶球自动清洗装置能够始终保持冷凝器的高效换热性能，使得制冷或制热系统的能源消耗显著降低。在工业生产中，如火力发电、石油化工等行业，冷凝器换热效率的提高可直接减少汽轮机或其他动力设备的能耗，提高能源转换效率；在中央空调系统中，可降低压缩机的负荷，减少电力消耗，实现显著的节能效果。据统计，使用该装置后，能源消耗可降低 10% - 20% 左右，为企业节省大量的能源成本，同时减少了对环境的负面影响，符合国家的节能减排政策要求。

    减少水资源浪费：通过保持冷凝器的清洁，避免了因换热效率下降而导致的冷却介质（水）流量增加的情况，从而减少了水资源的浪费。此外，由于清洗过程中无需停机排水进行人工清洗，减少了生产过程中的水耗和排水处理成本，提高了水资源的利用效率，具有良好的环保效益。

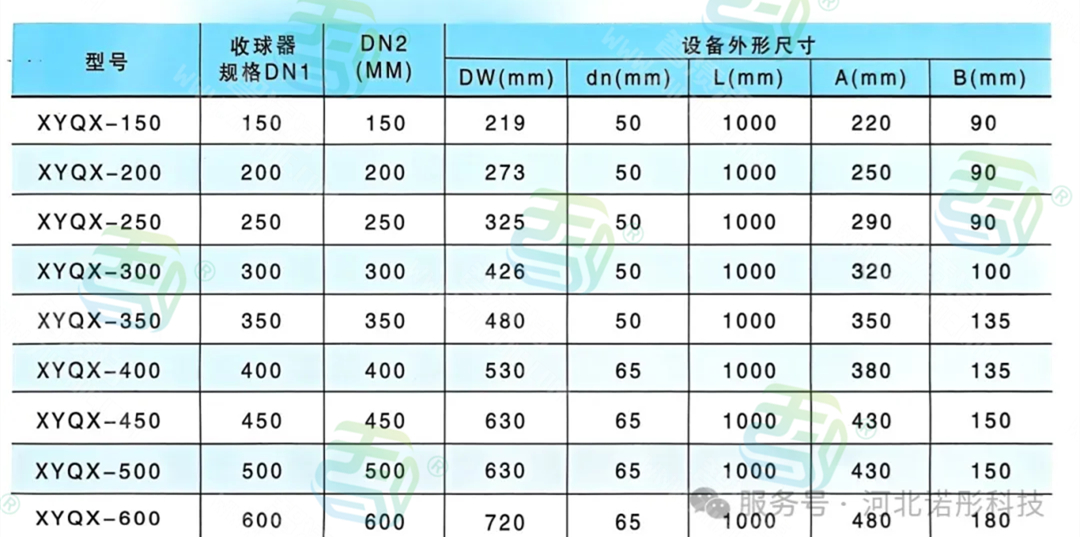

五、设备型号

    冷凝器胶球自动清洗装置凭借其广泛的适用范围、高效的工作原理、出色的性能特点以及多样化的型号选择，在火力发电、石油化工、钢铁冶金、中央空调等众多工业和民用领域的冷凝器维护中发挥着重要作用。它有效地解决了冷凝器结垢问题，提高了能源利用效率，降低了设备维护成本和能源消耗，为保障工业生产的高效稳定运行和节能减排做出了重要贡献，是现代换热设备维护管理不可或缺的关键技术和设备，随着技术的不断进步和创新，其性能将进一步优化，应用前景也将更加广阔。
